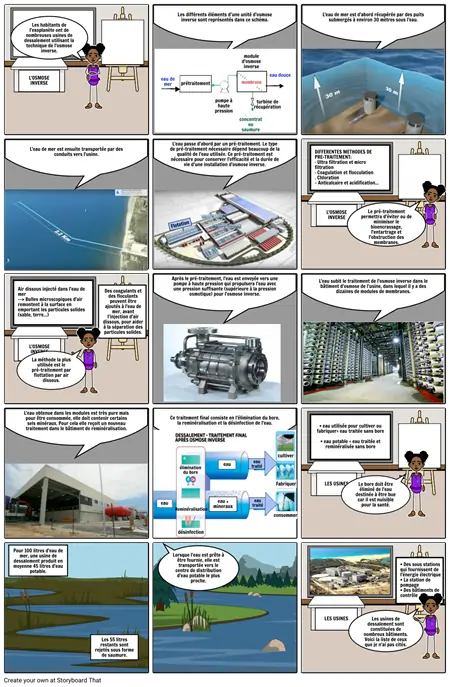

  • Les habitants de l'exoplanète ont de nombreuses usines de dessalement utilisant la technique de l'osmose inverse.
  • L'OSMOSE INVERSE
  • Les différents éléments d’une unité d’osmose inverse sont représentés dans ce schéma.
  • eau de mer
  • prétraitement
  • pompe à haute pression
  • module d'osmose inverse
  • concentrat ou saumure
  • membrane
  • turbine de récupération
  • eau douce
  • L'eau de mer est d'abord récupérée par des puits submergés à environ 30 mètres sous l'eau.
  • L'eau de mer est ensuite transportée par des conduits vers l'usine.
  • L'eau passe d'abord par un pré-traitement. Le type de pré-traitement nécessaire dépend beaucoup de la qualité de l'eau utilisée. Ce pré-traitement est nécessaire pour conserver l'efficacité et la durée de vie d'une installation d'osmose inverse.
  • Flotation
  • DIFFERENTES METHODES DE PRE-TRAITEMENT: · Ultra filtration et micro filtration · Coagulation et flocculation . Chloration - Anticalcaire et acidification...
  • L'OSMOSE INVERSE
  • Le pré-traitement permettra d'éviter ou de minimiser le bioencrassage, l'entartrage et l'obstruction des membranes.
  • Air dissous injecté dans l'eau de mer --> Bulles microscopiques d'air remontent à la surface en emportant les particules solides (sable, terre...)
  • La méthode la plus utilisée est le pré-traitement par flottation par air dissous.
  • L'OSMOSE INVERSE
  • Des coagulants et des floculants peuvent être ajoutés à l'eau de mer, avant l'injection d'air dissous, pour aider à la séparation des particules solides.
  • Après le pré-traitement, l'eau est envoyée vers une pompe à haute pression qui propulsera l'eau avec une pression suffisante (supérieure à la pression osmotique) pour l'osmose inverse.
  • L'eau subit le traitement de l'osmose inverse dans le bâtiment d'osmose de l'usine, dans lequel il y a des dizaines de modules de membranes.
  • L'eau obtenue dans les modules est très pure mais pour être consommée, elle doit contenir certains sels minéraux. Pour cela elle reçoit un nouveau traitement dans le bâtiment de reminéralisation.
  • Ce traitement final consiste en l'élimination du bore, la reminéralisation et la désinfection de l'eau.
  • eau
  • Reminéralisation
  • désinfection
  • élimination du bore
  • eau + mineraux
  • eau
  • eau traité
  • eau traité
  • consommer
  • Fabriquer
  • cultiver
  • • eau utilisée pour cultiver ou fabriquer= eau traitée sans bore • eau potable = eau traitée et reminéralisée sans bore
  • LES USINES
  • Le bore doit être éliminé de l'eau destinée à être bue car il est nuisible pour la santé.
  • Pour 100 litres d'eau de mer, une usine de dessalement produit en moyenne 45 litres d'eau potable.
  • Les 55 litres restants sont rejetés sous forme de saumure.
  • Lorsque l'eau est prête à être fournie, elle est transportée vers le centre de distribution d'eau potable le plus proche.
  • LES USINES
  • Les usines de dessalement sont constituées de nombreux bâtiments. Voici la liste de ceux que je n'ai pas cités.
  • • Des sous stations qui fournissent de l'énergie électrique • La station de pompage • Des bâtiments de contrôle
